LON steuert und überwacht ein überregionales digitales glasfaserbasiertes Hochgeschwindigkeits Übertragungsssystem.

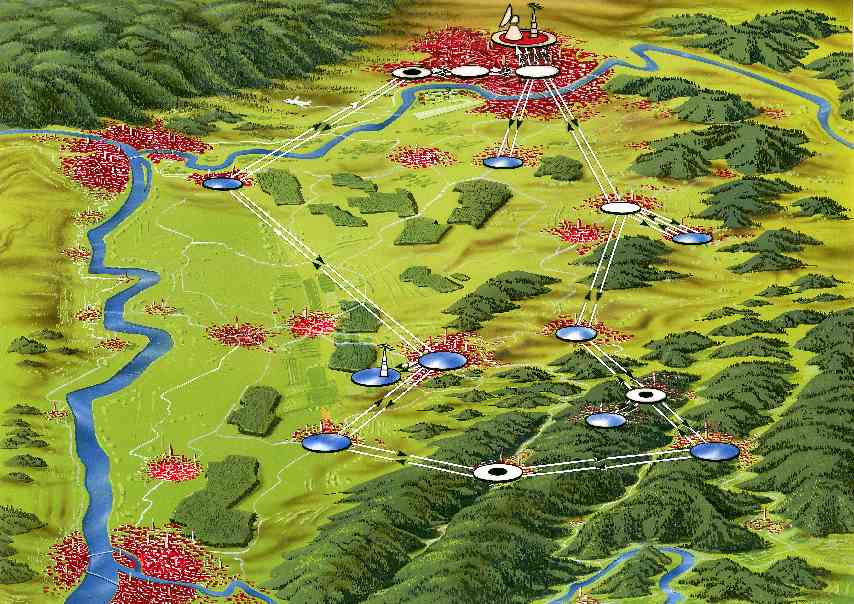

Im obigen Bild sehen Sie beispielhaft einen Netzausbau dargestellt.
Es handelt sich dabei um zwei gegenläufige Glasfaserringe die ausgehend von einer Zentrale von Station zu Station weitergeschleift sind. In den Stationen werden die Signale regeneriert und weitergeleitet, ebenso besteht in jeder Station die Möglichkeit auf die kompletten Datenströme zuzugreifen, die Signale optisch elektrisch zu wandeln und in ein nachgeordnetes elektrisches Übertragungssystem einzuspeisen.
Für distributive Datenübertragung (CATV, Rundfunk, DVB) existiert in der Zentrale eine Signalaufbereitung welche die unterschiedlichen Eingangssignale so umwandelt, das diese in den Datenstrom eingefügt werden können.
Ohne weitere Zwischenverstärkung kann eine Distanz bis zu 50km zwischen zwei Stationen überbrückt werden.
Für die komplette Steuerung und Überwachung dieser Anlage wurde die LON Technologie ausgewählt.
Einige Eckdaten des LON Netzes:
Zentraler PC zur Visualisierung des Anlagenzustandes, Abfrage von Statusinformationen
Bis zu 1000 LON Knoten die die gesamte Anlage steuern und überwachen.
Bis zu 200 LON-Router um das Datenaufkommen zu reduzieren
Drei hierarchische Ebenen in der Netztopologie
LON Datenübertragung über Glasfaserstrecken.
Funktionen der LON-Knoten:
Überwachung der Systemkomponenten (Alarmierung)
Konfiguration der Systemkomponenten
Lokale Steuerintelligenz (Notfallprogramme, Ersatzschaltungen etc.)
Realisierung:
Integration eines LON Moduls für Steuerung und Überwachung auf jeder Baugruppe
Entwicklung von Universellen LON Modulen zum Aufstecken
