Systembaugruppe mit integriertem LON Modul

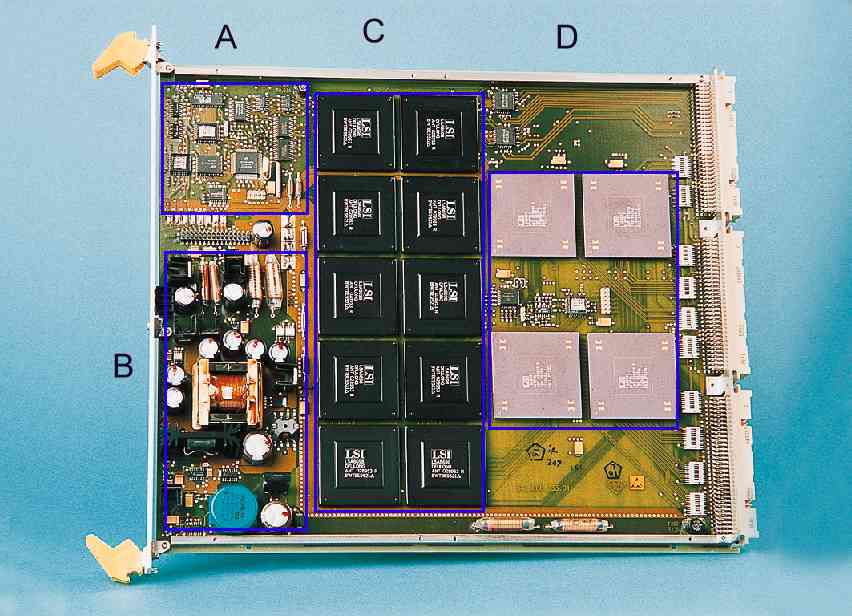

Hier sehen Sie eine Multiplexer-Baugruppe welche die Daten von den Signalaufbereitungsbaugruppen in den 5-Gigabit Gesamtdatenstrom hineinmultiplext.

Bereiche:

A : Integriertes LON Überwachungs- und Steuerungsmodul
B : Stromversorgung der Baugruppe
C : Multiplexer - ASICs
D : ASICs zur Buszugriffsteuerung

Das LON Modul auf dieser Baugruppe übernimmt mehrere Funktionen:

• Baugruppenkonfiguration d.h. Steuerung der ASICs um damit die Multiplexerfunktionalität zu bestimmen (an welche Stelle werden die Signaldaten gemultiplext).
• Baugruppenüberwachung d.h. Beobachten der Betriebsfunktionen und spontane Alarmmeldung im Falle von erkennnbaren Fehlern (z.B. Spannungen außerhalb der Toleranzen, Fehlermeldungen der ASICs etc.)
• Lokale Steuerung der Baugruppe um z.B. bei schweren Fehlern die Baugruppe abzuschalten um die Datenübertragung nicht zu stören und die Auswirkungen auf das Gesamtsystem zu minimieren.

Auf EMV kritischen Baugruppen wurde das LON Modul direkt in die Leiterplatte integriert um Störungen auf ein minimum  zu reduzieren. Auf allen anderen Baugruppen wurde ein Universelles LON Modul verwendet, welches über einen Steckverbinder auf die Trägerbaugruppe gesteckt wird.
