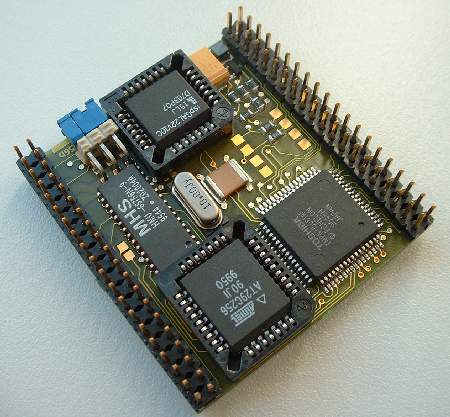

LON Universal Modul 3150
(LUM-3150)
Kurzbeschreibung:
Das LUM-3150 ist ein universell einsetzbares Prozessormodul ausgestattet
mit einem Neuron® 3150 µController. Es ist als Steckmodul
konzipiert und wird auf einer Trägerkarte aufgesteckt. Über
zwei 40pol. Steckverbinder stehen vielfältige Schnittstellen
zur Trägerkarte zur Verfügung..
Eigenschaften:
Prozessorteil:
- 3150 Neuron Chip
- 128 kByte Flash für Firmware und Applikationssoftware
- 32 kByte statisches Ram
- 10MHz Quarz
- Spannungsüberwachung
- RS-485 Schnittstelle on Board
- Konfigurierbare Adressdekodierung (Bankswitch)
Schnittstellen:
- 1x serielle LON Schnittstelle (TP-RS485)
- Communication Port f. externen Transceiver
- Reset-Pin, Service Pin
- Applikations-Interface (IO0 - IO10)
- Speichergemappte Schnittstelle bestehend aus
- 8 Bit Datenbus
- Adr.0 - Adr. 6
- 5 Chipselect Leitungen je. 255 Byte
- nRead, nWrite, nEnable
Steckverbinder
- 2x40pol Kartensteckverbinder
Technische Daten
- Abmessungen: 50x55mm
- Einfach 5V Versorgung, Stromaufn. ca. 300mA
- 6-fach Multilayer für geringste EMV
Blockschaltbild:
