LON Universal Modul 3120
(LUM-3120)
Kurzbeschreibung:

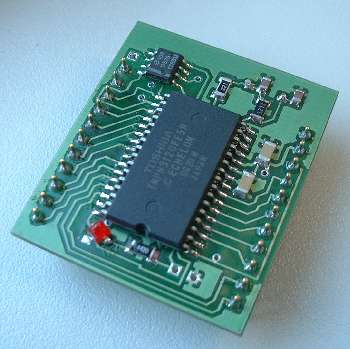

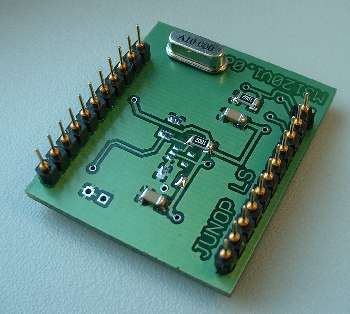

Das LUM-3120 ist ein universell einsetzbares Controllermodul ausgestattet
mit einem Neuron® 3120 µController. Es ist als Steckmodul
konzipiert und wird auf einer Trägerkarte aufgesteckt. Es
ist für industrielle Anwendungsfälle
konzipiert. Über zwei Steckverbinder stehen alle notwendigen Applikations-
und Netzwerkschnittstellen zur Trägerkarte zur Verfügung..
Eigenschaften:
Prozessorteil:
- 3120-xyz Neuron Chip
- 2-4 kByte internes EEPROM
- 2-4 kByte internes Ram
- 5-40 MHz Quarz
- Spannungsüberwachung
- TP RS-485 SSt. on Board
Schnittstellensignale:
- LON-Bus Schnittstelle (RS485)
- Kommunikation Port für externen Transceiver
- Reset-Pin
- Service Pin
- Stromversorgung
- Applikations-Interface (IO0 - IO10)
- Abschaltung OnBoard Transceiver
Steckverbinder
- 1 x 11 pol. Steckverbinder für Control und Netzwerk-SSt.
- 1 x 12 pol. Steckverbinder für Control und Netzwerk-SSt.
Technische Daten
- Abmessungen: 25x35mm
- Einfach 5V Versorgung, Stromaufn. ca. 20mA (abh. von der Taktfrequenz)
Blockschaltbild:
