LON Multifunktionale Input-Output Baugruppe
(LMFIO)
Beschreibung:
The LMFIO is based ona NEURON 3150 µController with a lot of
aditional interfaces. It can be used as controll or monitoring card for
systems which have no integrated LON Controller and must be connetected to
LON Controll network.
Eigenschaften:
Prozessorteil:
- 3150 Neuron Chip
- 32 kByte EPROM für die FIRMWARE
- 32 kByte EEPROM für die Applications Software
- 8 kByte statisches RAM
- Adressdekodierung über einen 22V10 PLD
- 5 MHz Oszillator
- Spannungsüberwachung
Schnittstellen:
- 1 x serielle LON Schnittstelle (TP-RS485)
- Communication Ports für externen Transceiver-Anschluß
- Reset-Pin, Service Pin
- 16 bit digitaler Output Port, memory mapped (TTL-level)
- 16 bit digital Input Port, memory mapped (TTL-level)
- 8 Kanal 12 bit Analog Input Port (SPI Interface zum 3150)
- 8 Kanal 12 bit Analog Output Port (SPI Interface zum 3150)
Steckverbinder:
- 64pol. Leiterkartensteckverbinder an der Front- und Rückseite
der Leiterkarte.
Technische Daten:
- Einfach EUROPA Format (160x100mm)
- Einfach 5V Versorgung, Stromaufnahme ca.250mA
- 4-Lagen Multilayer mit Breitbandentkopplung für geringste EMV.
Blockschaltbild:

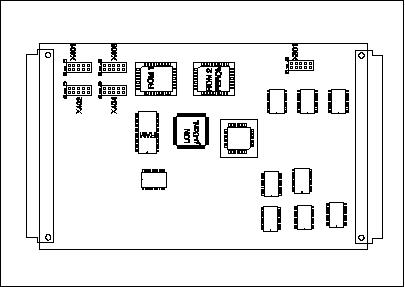

Leiterkartenansicht:
