LON Gateway 68302
(LGW-302)
Kurzbeschreibung:
Das LGW-68302 ist eine Prozessorbaugruppe basierend auf einem 68302µC
der über eine parallele IO -Schnittstelle mit einem 3150 Neuron Chip
gekoppelt ist. Der Neuron Chip arbeitet mit dem Echelon MIP als
Netzwerk-Interface. Zusätzlich besitzt der 68302 drei weitere
serielle Komunikationskontroller .
Eigenschaften:
Masterprocessor Motorola 68302
- 256 kByte Eprom
- 256kByte Flash
- 256 kByte Ram
- 32kByte Flash für Konfigurationsdaten
- 32kByte Statisches RAM mit Pufferung
- Taktfrequenz 16,384MHz
3150 Neuron Chip
- 32kByte external Eprom
- 32kByte external RAM
- 10MHz Quarz
- TP RS-485 SSt. on Board
- Comm.Port an Steckverbinder für ext. Tranceiver
Schnittstellen:
- 1x serielle LON Schnittstelle (TP-RS485)
- 1x serielle RS232 PC-Schnittstelle
- 1x serielle RS485 Schnittstelle (bis 2Mbit/s)
- 1x serielle TTL Schnittstellen (bis 2Mbit/s)
- 16 Bit parallel Schnittstelle (8Bit Daten, 8 Bit Adr.)
- 3 Relais mit potentialfreien Schaltkontakten
Steckverbinder
- Frontseitig 9pol DSUB - RS232 für PC-Anschluß
- Frontseitig 15pol. DSUB entweder LON-TP-RS485 oder SCC2 des 68302 mit
RS485
- Rücks. 64pol Steckv. für LON und weitere Signale
Technische Daten
- Einfach Europa Format (160x100mm)
- Einfach 5V Versorgung, Stromaufn. ca. 400mA
- 8-Lagen Multilayer mit EMV Breitbandentkopplung
Blockschaltbild:

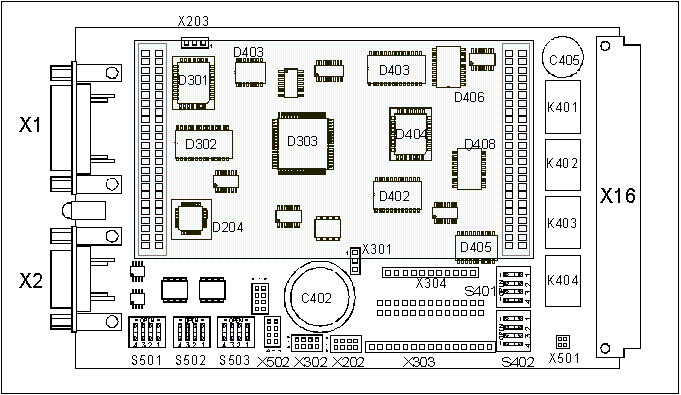

Leiterkartenansicht (Bestückungsseite):
