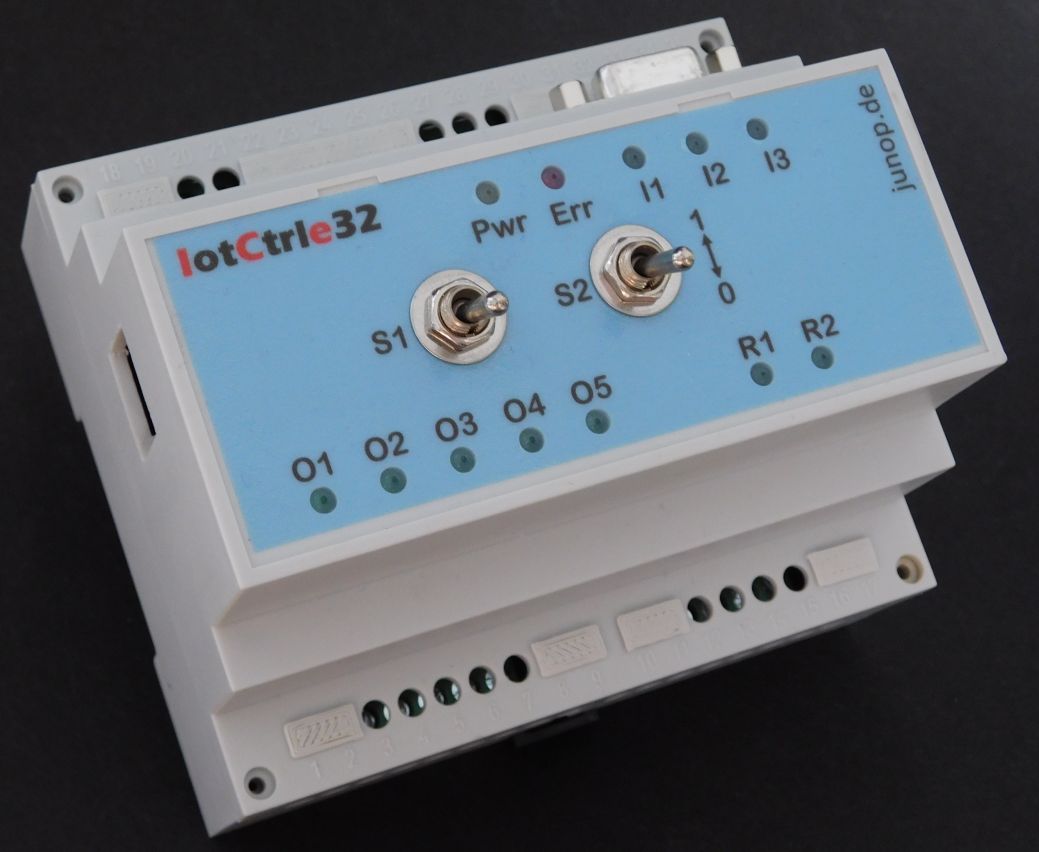

Plattform zur
Entwicklung eigener IoT-Steuerungen
Basierend auf dem populären ESP32 IoT-Mikrokontroller.
Frei programmierbare Steuerung unterstützt von Arduino IDE oder
ähnliche.
Funktionsmerkmale:
- 7 Ausgänge
- 5x Triac 230VAC / 0,2A - zur direkten Ansteuerung
kleiner Lasten (z. B. 230VAC Lastschütz)
- 2x Relais, potentialfrei - Schließer 230VAC/2A
- 3 Eingänge 230VAC - optoisoliert
- 2 Handschalter über SW einlesbar
- LED-Zustandsanzeigen je Ein-/Ausgang
- Power-LED
- Error-LED (frei ansteuerbar)
- Integrierte Real Time Clock DS 3231 - batteriegepuffert
- Integrierter Temperatursensor DS 1820
- Externer Watchdog Baustein MAX 823
- 4-GB SD-Karte
- RS232-Schnittstelle (D-SUB9, Rx,Tx,Gnd)
- WLAN
- Wired Ethernet - RJ45 Buchse
- Developer Version mit USB
Programmier-/Terminal-/Debug-Schnittstelle (Arduino
kompatibel)
Anschlüsse:
- Ein-/Ausgänge Schraubklemmen max. 1,0mm2
Versorgung:
Gehäuse:
- Hutschienen-Gehäuse (35mm DIN-Hutschiene)
- Abmessungen: 105 x 71 x 90 (6TE)
|
|
Software:
|
Arduino-Core:
|
HW
Board support:
- Arduino IDE beenden
- Download ZIP-File (Link)
- Lokal entpacken
- Windows-Command Fenster als Admin starten
- Aufruf "install_junop.bat" aus Installations Verzeichnis
- Arduino IDE starten
- Auswahl "JUNOP_ESP32_IOCtrl_H6"
|
Testprogramm:
Der Source-Code des installierten Testprogramms
(Arduino-Projekt) kann als ZIP-File (Link) heruntergeladen
werden.Via Webbrowser stehen folgende Funktionen zur Verfügung.
- Ansteuerung der Ausgänge inkl. der entsprechenden LED-Anzeigen
- Einlesen der 230V-Eingänge
- Ansteuerung der Input-Anzeige LEDs
- Einlesen der Schalter
- Ansteuerung ERR-LED
- Auslesen RTC (DS3231)
- Auslsen Temperatursensor (1820)
- SW-Download via Ethernet
- Auslösen Watch-Dog-& SW-Reset
- SD Karte Datei-Download
|
IO-Beschaltung:

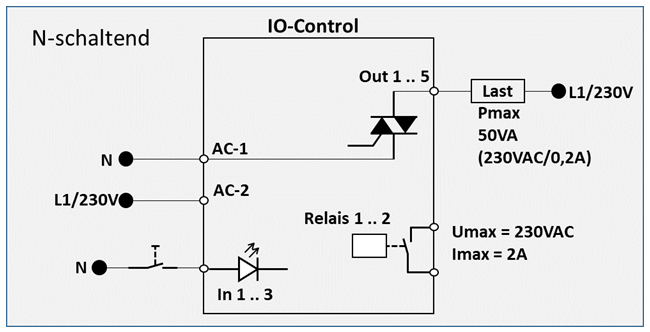

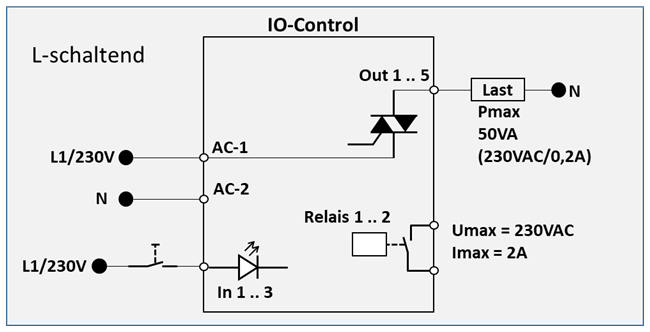

Die Steuerung kann L-schaltend oder N-schaltend angeschlossen werden.
Die N-schaltende Variante bietet den Vorteil das sie Inputs ebenfalls
N-aktiv sind. Ein externer Schalter benötigt somit kein spannungsführendes
Potential um einen Eingang zu aktivieren.
Dies dient der Gefährdrungsminimierung wenn das externe Schaltelement im
Freien oder in einem Feuchtraum installiert ist.
HW-Register:
Sämtliche Bedienelemente, LED-Anzeigen sowie Aus- & Eingänge werden
über I2C Bausteine ausgegeben bzw. eingelesen.
Zum Einsatz kommt der PCF8754 I/O-Expander.
| IC-1 |
I2C-Adr: 0x38 |
|
|
IC-2 |
I2C Adr: 0x3F |
|
|
IC-3 |
I2C-Adr: 0x3E |
|
|
|
|
|
|
|
|
|
|
|
|
| Funktion |
IC-1 Port |
Direction |
|
Funktion |
IC-2 Port |
Direction |
|
Funktion |
IC-3 Port |
Direction |
| Out-1 |
P0 |
Output |
|
Led-Out-1 |
P3 |
Output |
|
Led-Input-2 |
P5 |
Output |
| Out-2 |
P1 |
Output |
|
Led-Out-2 |
P2 |
Output |
|
Led-Input-3 |
P4 |
Output |
| Out.-3 |
P2 |
Output |
|
Led-Out-3 |
P1 |
Output |
|
Err-Led |
P3 |
Output |
| Out-4 |
P3 |
Output |
|
Led-Out-4 |
P0 |
Output |
|
S-1 |
P0 |
Input |
| Out-5 |
P4 |
Output |
|
Led-Out-5 |
P4 |
Output |
|
S-2 |
P7 |
Input |
| Relais-1 |
P7 |
Output |
|
Led-Relais-1 |
P6 |
Output |
|
Input-1 |
P6 |
Input |
| Relais-2 |
P6 |
Output |
|
Led-Relais-2 |
P7 |
Output |
|
Input-2 |
P1 |
Input |
|
|
|
|
Led-Input-1 |
P5 |
Output |
|
Input-3 |
P2 |
Input |
Real-Time Clock DS 3231:
Der Baustein ist via I2C an den uController angeschlossen.
Die I2C Adr. ist 0x68
Temperatursensor DS 1820:
Der Baustein ist via 1-Wire an den uController am GPIO-13 Port/Pin
angeschlossen.
Bidirektionale Kommunikation entsprechend Baustein Spezifikation.
SD-Karte:
Das Gerät ist mit einer 4-GB grossen SD-Karte ausgestattet, damit ist es
möglich Daten spannungsausfallsicher abzuspeichern.
Die SD-Karte ist wie folgt an den uContraoller angeschlossen
Daten.Out ESP32 - GPIO-2
Daten In ESP32 - GPIO-15
SD-Clock - GPIO-14
RS-232 Schnittstelle:
Die RS-232 Schnittstelle verwendet die folgenden Ports/Pins des
uController
RX-Data GPIN-34
TX-Data GPIO-16
D-Sub 9 Belegung
RS232-Rx: Pin 2
RS232-Tx: Pin 3
OV/Gnd Pin 5
